حسنًا، دعنا ننتقل إلى المطاردة - إذا كنت تضخ شيئًا أكثر سمكًا من الماء، فمن المحتمل أن يكون لديك هذا السؤال "انتظر، هل تستطيع هذه المضخة التعامل معه؟" لحظة، أليس كذلك؟ باعتباري أحد موردي المضخات بين المحامل، يتم طرح هذا السؤال عليّ طوال الوقت:هل يمكن استخدام مضخة بين المحامل للسوائل اللزجة؟الجواب القصير هو: هذا يعتمد. ولكن بدلاً من مجرد قول "الأمر معقد"، دعنا نقسم هذا الأمر كما لو كنا نتحدث حول القهوة (أو مشروبًا ليس ماءً في الواقع، إذا كنت تشعر بالمغامرة).
أولاً، دعونا نلخص ماهية المضخة بين المحامل (BB)، لأي شخص جديد في الطاقم. على عكس المضخة المتدلية حيث الدجال؟ مهلًا، لا، فالمضخة المتدلية بها دافع يبرز خارج المحامل، أليس كذلك؟ بين المحامل يجلس المكرهبينمجموعتان من المحامل، مما يجعلها أكثر ثباتًا وأفضل للضغوط العالية وأقل عرضة لمرونة العمود. الآن، تتمتع السوائل اللزجة - مثل الزيت الثقيل، أو محاليل البوليمر، أو الشراب، أو حتى بعض المواد السميكة المخصصة للطعام - بلزوجة أعلى (سمك) تغير كيفية تدفقها، والاحتكاك، والتفاعل مع أجزاء المضخة.
هذا هو الأمر: معظم مضخات BB القياسية مصممة للسوائل الرقيقة والشفافة (مثل الماء). إذا قمت برمي سائل لزج في مضخة BB المخزونة، فسوف تواجه مشكلات - مثل انخفاض معدلات التدفق، وزيادة استخدام الطاقة، وربما حتى ارتفاع درجة الحرارة لأن السائل السميك يسحب أكثر على المكره. ولكن هل هذا يعنيالجميعمضخات BB غير مطروحة على الطاولة للمواد اللزجة؟ هيك لا. لقد قمنا بتصميم خطوط مضخات BB محددة تعمل على سحق التطبيقات اللزجة، وسأوجهك إلى الخطوط الصحيحة هنا.
لنبدأ بسلسلة BB2، وهي المضخة العمود الفقري لدينا ذات الشفط المزدوج والمقسمة شعاعيًا. انتظر، ماذا يعني الشفط المزدوج؟ تحتوي المكره على مدخلين، لذا فهو يوازن الدفع المحوري بطريقة أفضل - وهو مفيد للغاية لتحقيق أداء ثابت. الآن، لماذا هذا جيد للزوجة؟ عندما نقوم بتعديل تصميم ريشة المكره (دوارات أوسع وأقل عمقًا، وليست ضيقة وضيقة للمياه) وحجم فوهات الشفط للتعامل مع السوائل الأكثر سمكًا، فإن BB2 في الواقع يتحرك الأشياء اللزجة بطريقة أكثر كفاءة مما تعتقد. لدينا نموذج محدد هنا:مضخة شفط مزدوجة مقسمة شعاعيًاتم تصميمه للحصول على لزوجة متوسطة إلى عالية إلى حد ما (تصل إلى 1000 سنتي بواز، للمهووسين في الغرفة). لقد تم استخدامه في تطبيقات مثل نقل زيوت التشحيم ومزيج معين من حمأة مياه الصرف الصحي - لا، ليس الحمأة السميكة، ولكن النوع شبه اللزج الذي لا يقتصر على الماء فقط.
انتظر، ولكن ماذا لو كنت بحاجة إلى مزيد من الضغط واللزوجة الأعلى؟ أدخل مضخة الشفط المزدوج ذات المرحلتين والمنقسمة شعاعيًا، والتي تعد أيضًا جزءًا من خط BB2. يضيف التدريج دافعًا آخر، لذلك يمكنك زيادة الضغط دون إيقاف التدفق عندما تكون اللزوجة أعلى. فكر في الأمر مثل إضافة دفعة ثانية لتحريك شيء ثقيل، فهذا أمر منطقي، أليس كذلك؟ هذامضخة شفط مزدوجة ذات مرحلتين ومقسمة شعاعيًايعالج ما يصل إلى حوالي 2000 سنتي بواز، وهو مثل النفط الخام الثقيل أو محاليل البوليمر. تعمل الدفاعات المزدوجة معًا لتقليل الانزلاق (عندما ينزلق السائل للخلف عبر الدفاعة، وهي مشكلة كبيرة مع المواد السميكة) بحيث تحصل على المزيد من التدفق لكل واط. لقد كان لدينا عملاء يستخدمون هذا لنقل زيت الوقود في المصافي، وهم يوفرون حوالي 15% من تكاليف الطاقة مقارنة بمضخاتهم القديمة.

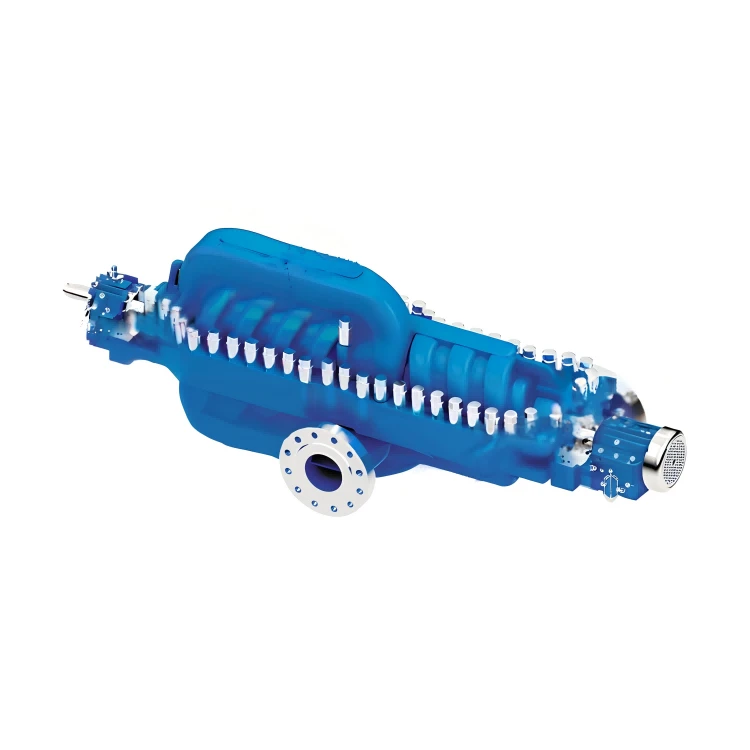

الآن، انتظر، ماذا لو كنت تتعامل معهممتازلزوجة عالية، مثل 5000+ سنتي بواز، بالإضافة إلى الضغط العالي حقًا؟ لأن بعض الصناعات، مثل المعالجة الكيميائية أو الطاقة، تحتاج إلى ذلك. هنا، قد لا تكون مضخات BB القياسية كافية، ولكن خطوطنا BB3 وBB5 تتدخلمضخة الانقسام المحوري ذات الضغط العالي(BB3) عبارة عن انقسام محوري، مما يعني أن الغلاف ينقسم على طول المحور، لذا تكون الصيانة أسهل (ليس عليك سحب العمود بالكامل لإصلاح المكره، وهو ما يعد مكسبًا للمحطات المزدحمة). انها بنيت للضغط العاليويمكنه التعامل مع اللزوجة حتى 3000 سنتي بواز. انتظر، ولكن أعلى من ذلك؟ المضخة غلاف البرميل الأفقية(BB5) هو الرجل المناسب لك - غلاف البرميل يعني أنه قوي للغاية لتحمل الضغوط العالية للغاية، ومع الدفاعات المعدلة ومداخل الشفط، فإنه يتعامل مع السوائل اللزجة حتى 10000 سنتي بواز. لقد رأينا هذا يستخدم في تطبيقات مثل نقل الأسفلت (نعم، تلك الأشياء السميكة التي تراها على الطرق) والملاط الكيميائي الثقيل، وهو أكثر موثوقية بكثير من أنواع المضخات الأخرى في تلك الوظائف.
انتظر، ولكن دعونا نتحدث عن الأخطاء التي يرتكبها الناس هنا. يعتقد الكثير من المشغلين، "أوه، مضخات BB جيدة للضغط، لذا سأستخدم فقط مضخة الماء BB القديمة الخاصة بي للحصول على شراب لزج" - كلا، هذه كارثة. العوامل الرئيسية عند مطابقة مضخة BB مع السوائل اللزجة هي: تصميم المكره (دوارات أوسع، عدد أقل من الدوارات لقطع الاحتكاك)، حجم فوهة الشفط (مداخل أكبر لمساعدة السائل السميك على الدخول إلى المضخة بدلاً من أن يعلق)، وعدد المراحل (مراحل أكثر لزيادة الضغط واللزوجة). كما أن تغيير حجم المحرك — حيث تحتاج السوائل السميكة إلى مزيد من الطاقة، لذا لا يمكنك التغاضي عنها. نقوم دائمًا بإجراء حساب تدفق مخصص مع العملاء قبل اختيار المضخة، لأنه حتى فرق 200 سنتي بواز يمكن أن يغير كل شيء.
شيء آخر: نوع الختم. يمكن أن تكون السوائل اللزجة أكثر لزوجة، لذلك قد تلحق الضرر بالأختام الميكانيكية القياسية. تستخدم معظم مضخات BB الخاصة بالسوائل اللزجة إما موانع تسرب ميكانيكية مزدوجة أو عبوات خاصة مُصنفة من حيث اللزوجة العالية، بحيث لا يكون لديك تسربات أو فترات توقف عن العمل. هذا أمر كبير - لا شيء يقتل خط الإنتاج مثل نفخ ختم المضخة لأنك استخدمت الإعداد الخاطئ للسوائل السميكة.
اسمحوا لي أن أضرب مثالا سريعا، لأن الأرقام تساعد. جاء إلينا أحد عملاء تجهيز الأغذية منذ بضعة أشهر، وكان يستخدم مضخة متدلية لنقل شراب الذرة (حوالي 800 سنتي بواز) وكان يواجه مشكلات: كان التدفق أقل بنسبة 30% من المعدل المقدر، وكان استخدام الطاقة عبر السقف، وكانت الأختام تفشل كل أسبوعين. قمنا بتبديلهم لدينامضخة شفط مزدوجة مقسمة شعاعيًامع الدفاعات المعدلة، وارتفع تدفق ذراع الرافعة إلى 95% مما يحتاجون إليه، وانخفضت الطاقة بنسبة 25%، واستمرت الأختام لمدة 6 أشهر. لقد وفروا الكثير من المال على الإصلاحات والطاقة، ودفعوا ثمن المضخة في حوالي 3 أشهر. هذا هو نوع الفوز الذي نعيش من أجله.
الآن، هل هناك وقت يتم فيه ضخ بين المحاملليس كذلكالاختيار الصحيح للسوائل اللزجة؟ بالتأكيد، إذا كان السائل الخاص بك سميكًا للغاية (10.000+ سنتي بواز) ولا تحتاج إلى ضغط مرتفع، فربما تكون المضخة الحلزونية التقدمية أفضل. أو إذا كنت بحاجة إلى تدفق منخفض جدًا ولزوجة عالية جدًا، فقد تعمل المضخة المتدلية، ولكنها ستبلى بشكل أسرع. ولكن بالنسبة لمعظم التطبيقات الصناعية اللزجة التي تحتاج إلى الضغط والموثوقية، فإن مضخات BB هي الحل الأمثل—لواخترت النموذج الصحيح وقم بتعديله من أجل اللزوجة.
لذا، لنعود إلى السؤال الأصلي: هل يمكن استخدام المضخة بين المحامل للسوائل اللزجة؟ بالتأكيد، ولكن ليس النوع الجاهز للمياه. أنت بحاجة إلى نموذج BB المناسب، المعدل من أجل اللزوجة، ومقترن بالمكونات الصحيحة. باعتبارنا موردًا لمضخات BB، لدينا الخطوط التي تحتاجها: BB2 للزوجة المعتدلة، وBB2 ثنائي المراحل للزوجة الأعلى، وBB3 وBB5 للضغط واللزوجة العاليين للغاية. إذا كنت تعاني من صداع السوائل اللزجة، فلا تخمن، تواصل معنا وسنساعدك في اختيار المضخة التي تناسب تطبيقك بالفعل. لا يوجد زغب في المبيعات، مجرد نصيحة حقيقية من الأشخاص الذين كانوا في لعبة المضخات لسنوات.
قبل أن أقوم بتسجيل الخروج، ملاحظة سريعة: إذا كنت مهتمًا بخيارات الضغط العالي لدينا أيضًا، فإنمضخة أفقية متعددة المراحل ذات ضغط عالي(BB4) هو اختيار رائع آخر لبعض المهام اللزجة ذات الضغط العالي، وهو يستحق التحقق منه أيضًا، إذا كنت بحاجة إلى المزيد من قوة المسرح.
انتظر، دعونا نتأكد من أننا لم نتخطي أي شيء. اللزوجة ليست العامل الوحيد، لكنها العامل الكبير هنا. الفكرة الرئيسية هي أن مضخات BB يمكنها التعامل مع السوائل اللزجة، ولكنها ليست مقاسًا واحدًا يناسب الجميع. تُحدث الدفاعات المعدلة وأحجام الشفط والتدريج فرقًا كبيرًا. إذا سئمت من مشاكل المضخة مع السوائل السميكة، فلا تنتظر - تواصل معنا للدردشة حول المواصفات الخاصة بك. سنزودك بمضخة BB التي تحافظ على حركة خطك، ولا مزيد من الصداع.
مراجع
- دليل المضخة، الطبعة الخامسة، ماكجرو هيل، 2020
- معيار API 610، مضخات الطرد المركزي لصناعات البترول والبتروكيماويات والغاز الطبيعي، الإصدار الحادي عشر، 2010
- المبادئ التوجيهية لعملية تكنولوجيا ضخ السوائل اللزجة، المعهد الهيدروليكي، 2018
- بين تصميم وتطبيق مضخة المحامل، جمعية مصنعي المضخات، 2021
