ما الذي يسبب الاهتزاز العالي في مضخات التدفق المختلط؟

مرحبًا يا من هناك! باعتباري موردًا لمضخات التدفق المختلط، فقد رأيت نصيبي العادل من المشكلات، والتي تظهر غالبًا هي الاهتزاز العالي في هذه المضخات. في هذه المدونة، سأتعمق في العوامل المختلفة التي يمكن أن تسبب اهتزازات عالية في مضخات التدفق المختلط.

1. عدم التوازن الميكانيكي

أحد الأسباب الأكثر شيوعًا للاهتزاز العالي في مضخات التدفق المختلط هو عدم التوازن الميكانيكي. يجب أن تكون المكره، وهي عنصر أساسي في المضخة، متوازنة تمامًا. إذا كان هناك خلل في التوازن، فإنه يمكن أن يخلق قوى غير متساوية أثناء دوران المكره.

تخيل إطار سيارة غير متوازن. أثناء تحرك السيارة، يمكنك أن تشعر بالاهتزازات. وينطبق نفس المبدأ على المكره لمضخة التدفق المختلط. يمكن أن يحدث هذا الخلل بسبب عيوب التصنيع، أو التآكل مع مرور الوقت، أو تلف المكره. على سبيل المثال، إذا اصطدمت قطعة من الحطام بالدفاعة، فقد تتسبب في تغيير في توزيع كتلتها، مما يؤدي إلى عدم التوازن.

عندما تكون المكره غير متوازنة، فإنها تولد قوة طرد مركزية تختلف في الحجم والاتجاه أثناء دورانها. يتم نقل هذه القوة إلى عمود المضخة ثم إلى غلاف المضخة بأكمله، مما يؤدي إلى حدوث اهتزازات. لإصلاح هذه المشكلة، نقوم عادةً بتنفيذ إجراء موازنة. يمكننا استخدام معدات متخصصة لقياس الخلل ومن ثم إضافة أو إزالة أوزان صغيرة من المكره لاستعادة توازنه.

2. اختلال

يعد عدم المحاذاة سببًا رئيسيًا آخر عندما يتعلق الأمر بالاهتزاز العالي في مضخات التدفق المختلط. هناك نوعان رئيسيان من اختلال المحاذاة: الزاوي والمتوازي.

يحدث اختلال الزاوية عندما لا يكون عمود المضخة وعمود المحرك على نفس الخط المستقيم، مما يشكل زاوية بينهما. من ناحية أخرى، يحدث عدم المحاذاة المتوازية عندما يكون العمودان متوازيين ولكنهما متباعدان عن بعضهما البعض.

يمكن أن يحدث اختلال أثناء عملية التثبيت. إذا لم تتم محاذاة المضخة والمحرك بشكل صحيح أثناء الإعداد، فقد يؤدي ذلك إلى حدوث مشكلات في المستقبل. كما أن عوامل مثل التمدد الحراري، أو تسوية الأساس، أو الصيانة غير السليمة يمكن أن تتسبب في حدوث اختلال في المحاذاة مع مرور الوقت.

عندما يكون هناك اختلال في المحاذاة، يجب أن يعمل الاقتران بين المضخة والمحرك بجهد أكبر لنقل الطاقة. وهذا يخلق ضغطًا إضافيًا على الأعمدة والمحامل، مما يؤدي إلى حدوث اهتزازات. لتصحيح المحاذاة الخاطئة، نستخدم أدوات المحاذاة مثل أنظمة المحاذاة بالليزر. تساعدنا هذه الأدوات في قياس محاذاة الأعمدة بدقة وإجراء التعديلات اللازمة.

3. التجويف

التجويف هو ظاهرة يمكن أن تسبب اهتزازًا كبيرًا في مضخات التدفق المختلط. ويحدث ذلك عندما ينخفض ​​الضغط في السائل إلى ما دون ضغط البخار، مما يتسبب في تكوين فقاعات البخار. ثم تنهار هذه الفقاعات عندما تنتقل إلى منطقة ذات ضغط أعلى.

يؤدي انهيار هذه الفقاعات إلى حدوث موجة صدمية يمكن أن تؤدي إلى إتلاف المكره ومكونات المضخة الأخرى. كما أنه يسبب اهتزازات عالية التردد في المضخة. يمكن أن يحدث التجويف بسبب عدة عوامل، مثل خط الشفط المسدود، أو المضخة التي تعمل بسرعة عالية جدًا، أو رأس الشفط الإيجابي الصافي المنخفض (NPSH).

يعيق خط الشفط المسدود تدفق السائل إلى المضخة، مما يقلل الضغط على جانب الشفط ويزيد من احتمالية التجويف. تشغيل المضخة بسرعة أعلى من سرعتها التصميمية يمكن أن يؤدي أيضًا إلى انخفاض الضغط إلى ما دون ضغط البخار. وإذا كان NPSH المتوفر أقل من NPSH الذي تتطلبه المضخة، فمن المرجح أن يحدث التجويف.

لمنع التجويف، نحتاج إلى التأكد من أن خط الشفط واضح، وأن المضخة تعمل بالسرعة الصحيحة، وأن هناك ما يكفي من NPSH. يمكننا أيضًا استخدام الدفاعات المصممة لتكون أكثر مقاومة للتجويف.

4. تحمل القضايا

تلعب المحامل الموجودة في مضخة التدفق المختلط دورًا حاسمًا في دعم العمود الدوار. إذا كانت المحامل مهترئة أو تالفة أو مشحمة بشكل غير صحيح، فقد تسبب اهتزازًا عاليًا.

قد يؤدي التآكل مع مرور الوقت إلى أن تصبح أسطح المحامل خشنة. تخلق هذه الخشونة قوى غير متساوية أثناء دوران العمود، مما يؤدي إلى اهتزازات. يمكن أن يحدث تلف المحامل بسبب عوامل مثل التحميل الزائد أو التلوث أو التثبيت غير الصحيح.

يمكن أن يؤدي التلوث، مثل دخول الأوساخ أو الحطام إلى المحامل، إلى حدوث تآكل وتلف لأسطح المحامل. يمكن أن يؤدي التحميل الزائد للمضخة أيضًا إلى وضع ضغط مفرط على المحامل، مما يؤدي إلى تآكلها بشكل أسرع. التشحيم غير المناسب هو مشكلة شائعة أخرى. إذا لم يتم تشحيم المحامل بشكل كافٍ، يزداد الاحتكاك بين الأجزاء المتحركة، مما يؤدي إلى توليد الحرارة وتلف المحامل.

لمعالجة مشكلات المحامل، نحتاج إلى فحص المحامل بانتظام بحثًا عن علامات التآكل والتلف. نحتاج أيضًا إلى التأكد من أنها مشحمة بشكل صحيح وفقًا لتوصيات الشركة المصنعة. إذا كانت المحامل متآكلة أو تالفة بشدة، فيجب استبدالها.

5. السوائل - القضايا ذات الصلة

خصائص السائل الذي يتم ضخه يمكن أن تساهم أيضًا في الاهتزاز العالي في مضخات التدفق المختلط. على سبيل المثال، إذا كان السائل ذو لزوجة عالية، فقد يتسبب ذلك في عمل المضخة بجهد أكبر. هذا الحمل المتزايد على المضخة يمكن أن يؤدي إلى اهتزازات.

أيضًا، إذا كان السائل يحتوي على جزيئات صلبة، فإن هذه الجزيئات يمكن أن تسبب تآكلًا وتلفًا للمكره ومكونات المضخة الأخرى. يمكن أن يؤدي هذا الضرر بعد ذلك إلى عدم التوازن والاهتزازات.

في بعض الحالات، قد يكون للسائل كثافة غير منتظمة أو توزيع لدرجة الحرارة. وهذا يمكن أن يخلق قوى غير متساوية داخل المضخة، مما يؤدي إلى اهتزازات. للتعامل مع المشكلات المتعلقة بالسوائل، قد نحتاج إلى ضبط معلمات تشغيل المضخة، مثل معدل التدفق أو السرعة، أو استخدام مضخة أكثر ملاءمة لخصائص السوائل المحددة.

6. مشاكل التأسيس والتركيب

الأساس الذي يتم تركيب مضخة التدفق المختلط عليه مهم جدًا. إذا لم يكن الأساس قويًا بدرجة كافية أو لم يكن مستويًا، فقد يتسبب ذلك في اهتزاز المضخة.

قد لا يكون الأساس الضعيف قادرًا على دعم الوزن والقوى الديناميكية الناتجة عن المضخة. هذا يمكن أن يؤدي إلى الحركة والاهتزازات. يمكن أن يتسبب الأساس غير المستوي أيضًا في اختلال المضخة والمحرك، وهو ما ناقشناه بالفعل كسبب للاهتزاز.

أثناء عملية التثبيت، من المهم التأكد من أن الأساس مصمم ومبني بشكل صحيح. نحن بحاجة إلى استخدام أجهزة التركيب المناسبة لتأمين المضخة إلى الأساس. إذا كانت هناك أية مشكلات تتعلق بالأساس أو التثبيت، فقد نحتاج إلى تعزيز الأساس أو إعادة ضبط مستوى المضخة.

خاتمة

يمكن أن يحدث الاهتزاز العالي في مضخات التدفق المختلط بسبب مجموعة متنوعة من العوامل، بما في ذلك عدم التوازن الميكانيكي، واختلال المحاذاة، والتجويف، ومشكلات المحمل، والمشاكل المتعلقة بالسوائل، ومشاكل الأساس والتركيب. باعتبارنا موردًا لمضخات التدفق المختلط، لدينا الخبرة والتجربة لتشخيص هذه المشكلات وحلها.

إذا كنت تعاني من اهتزازات عالية في مضخات التدفق المختلط، فلا تتردد في التواصل معنا. يمكننا مساعدتك في تحديد السبب الجذري للمشكلة وتقديم الحلول اللازمة. سواء كان ذلك إجراء موازنة بسيطًا أو إصلاحًا أكثر تعقيدًا، فنحن نوفر لك كل ما تحتاجه.

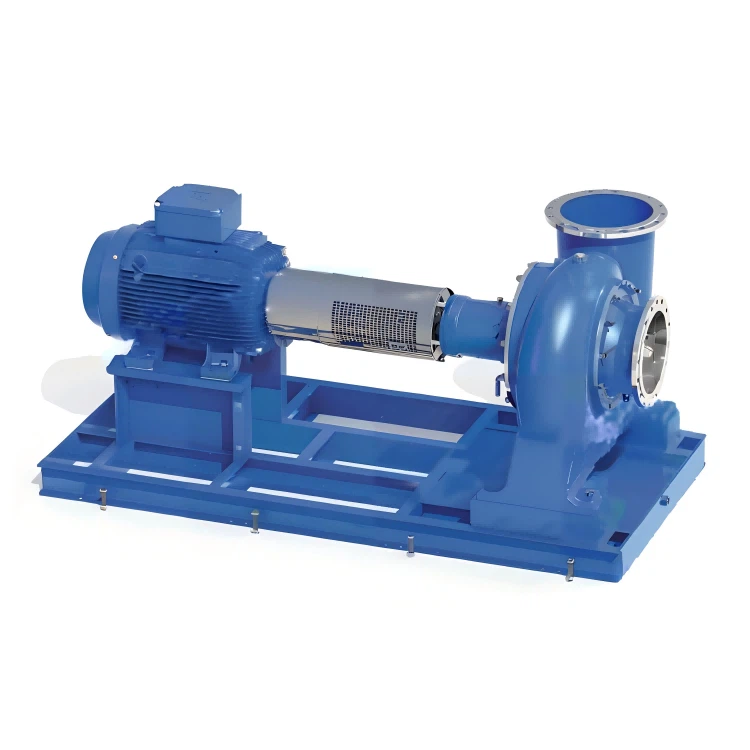

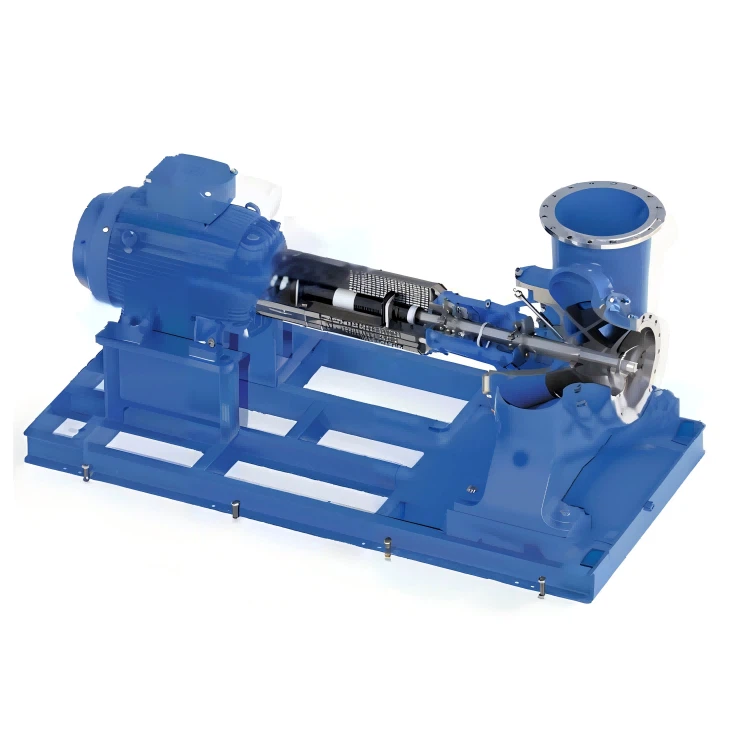

نحن نقدم مجموعة واسعة من مضخات التدفق المختلط، بما في ذلكمضخة تدفق أفقية أحادية المرحلة ومختلطة. تم تصميم مضخاتنا لتكون موثوقة وفعالة، ويمكننا أيضًا توفير دعم ما بعد البيع لضمان تشغيل المضخات الخاصة بك بسلاسة.

إذا كنت في السوق لشراء مضخة تدفق مختلط جديدة أو كنت بحاجة إلى مساعدة بشأن مضخة موجودة، فاتصل بنا للحصول على استشارة. نحن هنا لمساعدتك في تلبية جميع احتياجاتك المتعلقة بالمضخة.

مراجع

• كاراسيك، آي جيه، ميسينا، جي بي، كوبر، بي تي، وهيلد، سي سي (2008). دليل المضخة. ماكجرو - هيل.
• ستيبانوف، AJ (1957). مضخات التدفق المركزي والمحوري: النظرية والتصميم والتطبيق. وايلي.
